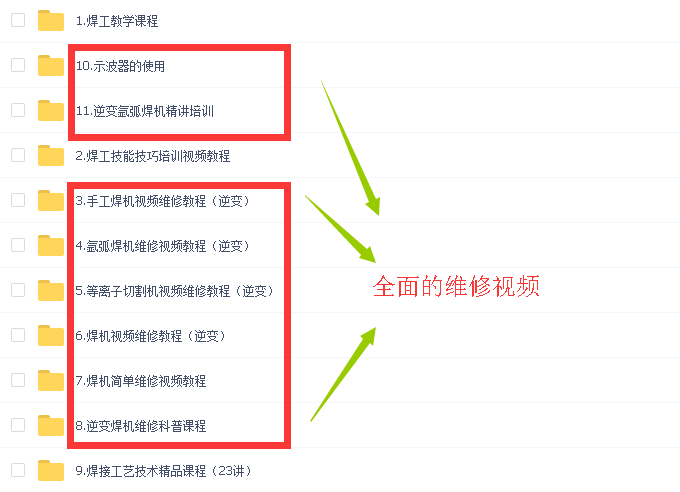

电焊机维修视频区:

1.焊工教学课程

2.焊工技能技巧培训视频教程

3.手工焊机视频维修教程(逆变)

4.氩弧焊机维修视频教程(逆变)

5.等离子切割机视频维修教程(逆变)

6.焊机视频维修教程(逆变)

7.焊机简单维修视频教程

8.逆变焊机维修科普课程

9.焊接工艺技术精品课程(23讲)

10.示波器的使用

11.逆变氩弧焊机精讲培训

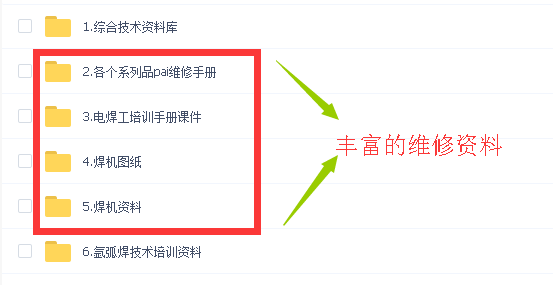

电焊机维修资料区:

1.综合技术资料库

2.各个系列品pai维修手册

3.电焊工培训手册课件

4.焊机图纸

5.焊机资料

6.氩弧焊技术培训资料

7.奥太焊机维修资料

电焊机维修教程

资料区:

电焊机维修资料

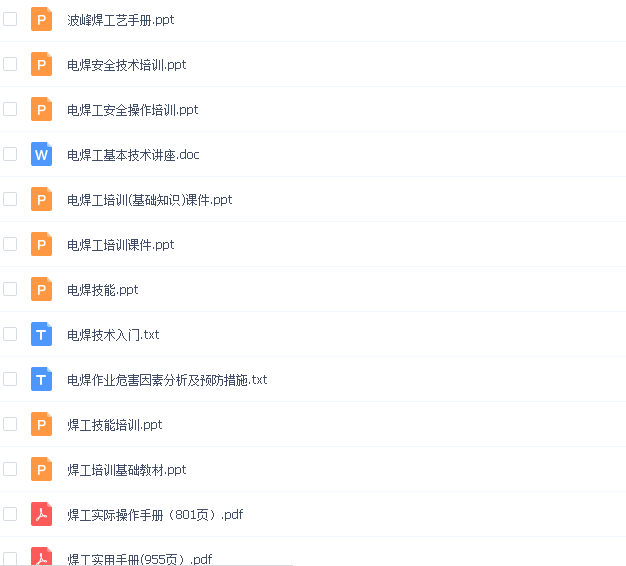

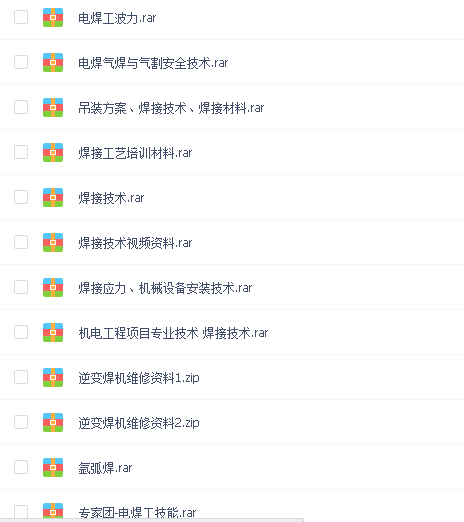

资料区部分详情展示(资料多不做一一截图请谅解)

逆变电焊机维修案例

一、机型:凯尔达s-400逆变手工焊机

故障现象:送电跳闸

检查维修:送电跳闸一般是短路造成的,开盖检查三项整流桥击穿,IGBT两组击穿(本机采用全桥逆变电路IGBT使用G50N120八只)主板上有进水痕迹,首先清洗维修主板,因主板上的一只LM324的一条腿已经腐蚀短,检查附近电路的过孔补焊。

更换IGBT 、整流桥和检查二次输出电路正常,通电(不能给IGBT版供主电源)后不跳闸风扇运行正常,测量主板交流23V供电正常,整流滤波、15V稳压输出正常,驱动电路供电正常。之后测量主板驱动输出为0(正常时空载为AC18V 接上驱动变压器为AC15V 注意表的型号不同测量出的读数不同,我的表是优利德UT39A)后仔细检查主板发现标号为VD2 VD3的稳压管损坏,应是贴片元件没有标示,所以去到凯尔达的总代理那里拆了一个一样的主板把上面的VD1-VD5都拆下来检测了一遍参数除了VD1为7.6V其他的都为18V的稳压管。更换了损坏的元件后通电测量驱动输出AC电压正常,同时用示波器检测波形30分钟一切正常,测量8只IGBT G E极电压(AC15V)波形正常。之后通主电源开机测量空载电压DC76V,焊接4个的焊条3根一切正常,交付用户使用。

注意在更换IGBT的同时一定要同时检测驱动电路的元件是否正常,最好同时全部更换。

二、机型:凯尔达s-400逆变手工焊机

故障现象:空载电压低(DC27V)

检查维修:这个问题是这个机型的通病,是应为2次输出后的负载电感损坏(严重时会起火),主要是应为开机后常时间不焊接造成的,另外线圈的线径细,用4平方的耐高温线重新绕23砸后接上工作一切正常,试机3根焊条后交付用户使用。

三、机型:一台ZX7-315 MOS管手工焊机

故障现象:逆变版炸机

检查维修:开盖检查此机是伪劣产品单逆变器共20只MOS管(4组)这种逆变器最大提供270A输出电流。目测两组MOS管损坏,电源板电容炸开,估计是使用柴油发电机电压不稳造成。

首先更换滤波电容,断开驱动输出、检查整流桥、2次输出正常后通电(这个时候不能通主电)测量主板供电、表显、驱动管电压、输出波形正常。

更换损坏的MOS管和G极电阻(4.7Ω),注意炸机这两组的驱动一定会损坏。更换驱动输出的5.1V稳压管和损坏的1N4148后测量个输出的阻值正常,接上主板测量驱动电压其中有未炸机的一组输出电压为0,根据经验所对应的一组MOS管有一只软击穿,然后逐个断开G极电阻测量当断开到第3只管子的时候驱动电压恢复正常,在测量4组驱动电压(4.5V左右)波形正常。(注意在以上检查过程中530V主电源一直是断开的)

接上主电源开机测量输出DC90V正常,焊接4个焊条3根一切正常,最后给你变版刷绝缘漆3层后交付用户使用。

四、机型:瑞凌WS200A氩弧手工两用机

故障现象:手工焊正常,氩弧焊不起弧。

检查维修:手工焊正常说明主控电路、逆变电路、2次整流电路、主电源供给电路正常。故障点就在,功能转换电路,氩弧焊控制电路和高频产生电路。

五、机型:瑞凌WS200A氩弧手工两用机

故障现象:手工焊正常,氩弧焊不起弧。

检查维修:手工焊正常说明主控电路、逆变电路、2次整流电路、主电源供给电路正常。故障点就在,功能转换电路,氩弧焊控制电路和高频产生电路。

通电开机把功能转换开关打到氩弧焊点焊枪开关电磁阀动作正常,测量DC输出59V正常,说明功能转换和氩弧焊控制电路正常,故障在高频产生电路,这个型号的机子高频产生电路、氩弧焊控制电路主电源供给电路在一块PCB板上(俗称下板)。

打开机壳,点焊炬开关用手感觉高频控制继电器有动作,说明继电器驱动管和供电正常,测量输出限流电阻(1K6W)正常说明倍压整流电路的高压二极管没有击穿,引弧线圈连接正常,剩下就是高频输出耦合电容(10K102两个并联)和高频信号输入的问题了。一般输出耦合电容两个同时损坏的几率很小,根据经验判断为高频信号输入异常造成没有高频电压输出。这种MOS管的小机器的高频输入是从逆变板的主变压器输入端并联引出310V的高频电压通过一个隔直流电容(630V104)和一个电阻(3W100K)并联后通过继电器与高频变压器初级并联,拆下隔直流电容测量容量很低,更换隔直流电容后试机高频打火即正常,焊接10分钟一切正常交付用户使用。

六、机型:瑞凌ZX7-400(MOS)手工焊机

故障现象:电流打不可调焊条接触工件起弧后即保护。

检查维修:这种故障是应为反馈不正常造成的,这款机子是通过输出端接分流器(400A75MV)产生电压降给主板提供反馈电压。

开机检查发现分流器下端的一个线已经脱落,把这个根线焊好试焊正常,同时发现分流器已经经过高温变色,输出插座的胶木变形,询问用户得知他采用的快速擦头为中式50平方插头,而机子上用的是欧式插座,因接触不紧大电流焊接时发热严重使反馈线与端子之间的焊锡融化造成脱落。

更换输出插座重新焊接反馈线(把线剥长点拧几圈在用焊锡焊接就算高温也不会掉)。用4个焊条3根试焊一切正常交付用户使用。

七、机型:锐龙ZX7-400(MOS管)手工焊机

故障现象:开机保护灯即亮

检查维修:在地板我说明了氩弧焊机亮保护灯的4种情况,由于手工焊机开机逆变器即开始工作所以逆变版和2次整流板故障都会造成开机即亮保护灯。本机使用双逆变器并联输出,开壳检查逆变版没有炸机的痕迹,测量驱动输出端压降正常(0.7V左右)测量8组mos管的D G级压降正常说明逆变正常,故障在2次整流电路,然后测量焊机输出端压降为0(正常时0.25V左右)说明整流二极管有击穿。

由于本机为上逆变器并联必须分开测量,松开逆变器输出端螺丝把链接两个逆变器的铜排分开然后分别测量两个逆变器的输出端来判断是哪个的问题(2次整流两个逆变器同时损坏的很少本人只遇到过一个)。判断出事哪个逆变器损坏后拆下来维修,这款机子2次整流用D92-02肖特基半桥12只并联,最快的办法就是用吸锡器吸空D92中间的那条腿与铜箔脱离然后测量输出端压降如果恢复正常即为这只管子损坏(我遇到的只损坏一个管子,目前还没有遇到一个逆变器同时损坏两个整流管的),如果压降没有恢复在进行下一个,能不能很快找到要看运气的哦。

更换整流管后开机保护灯不亮,开机后一个逆变器的风扇不转,所以这个逆变器损坏的原因应该是风扇损坏后部能正常散热造成2次整流管的损坏,同时更坏风扇测量焊机输出端空载电压76V试焊3根焊条一切正常交付用户使用。

逆变焊机产生故障的原因

由于逆变焊机属于电子类产品,其复杂的结构和工艺,加上一些元器件的不稳定性都会使焊机发生故障。

常见的引发故障的起因大致有:

a. 运输振动

b. 工作电压超过使用范围

c. 过载

d. 不正当使用

e. 使用环境恶劣如高温潮湿等

f. 个别元器件品质不良等。

逆变焊机的常用维修方法

1. 电阻法。

就是用万用表测量电路中各个器件的电阻值。检查电路中是否短路,开路。如电阻是否有变值损坏的,电容失容,晶体管击穿损坏短路或开路等。这种方法最为简单,也最常用,适用于电阻,电容,电感,晶体管,集成电路等的初步故障判断。

2. 电压法。

就是在电路加电的状态下,测量电路各个工作点的工作电压是否正常。这种方法需要对电路比较熟悉。但是其测量判断结果会比较准确。

3. 替换法。

就是将电路中的一些无法确定是否正常的元器件,用好的元器件将其替换,以此来判断和排除故障的方法。这种方法一般用于可以大致确定故障部位的机器上,它一般作为电阻法的后续判断方法。

4. 波形判断法。

在有一定的条件下,可以借助示波器等仪器,观察各个工作点的工作波形,从波形上分析电路的故障部位。这个是最直观的故障分析方法,用于分析一些疑难杂症。

逆变焊机的常见故障及处理

1.开机保护

造成这个故障的原因有以下几个:

A. 场管损坏,为过流保护。

B. 二次整流管损坏,为过流保护。

C. 中板变压器损坏,为过流保护。

D. 温控开关损坏,为错误保护。

E. 控制板保护电路损坏,为错误保护。

当焊机保护电路不工作时,出现焊机出现过流时,会造成炸机。在维修时一定要特别注意保护电路是否正常。

故障处理:

对于场管和二次整流管的损坏,一般用电阻法测量场管的电阻,是否有短路或场管和二次整流管电阻有异常。在判断中板变压器是否损坏是,一般是拔去变压器插头看焊机是否还出现保护故障,如果拔去中板变压器,就不出现保护故障,就可以大致确定是否是中板变压器损坏了,不过判断这个故障的前提是二次整流管没有损坏还有焊机输出没有短路。金属加工微信内容不错,值得关注。判断温控开关的故障,只要拔掉控制板上的温控开关的连接线,如果故障消失,那就是温控开关引起的故障。保护电路的故障,排除其他故障的情况下,故障还是没有消失,保护灯还是亮着的情况下,我们就可以确定是保护电路出现了故障。排除这个故障一般也是用电阻法,测量保护电路的元器件是否正常。以此来修复故障。

2. 无输出

原因分析:

A. 底板(电源板)供电问题,没有300伏直流输出。

B.辅助电源损坏。

C. 没有驱动脉冲。

D. 出现了故障保护。

E. 焊机内部连接线有脱落。

故障处理:

底板(电源板)故障一般是由一些器件损坏引起的,比如是主继电器,辅助继电器,热敏电阻等。检查方法一般用电阻法和替换法。辅助电源损坏,也可以用电阻法和替换法测量辅助电源中的元器件有没有损坏,有条件可以使用波形法观测辅助电源的工作波形,看看是否有存在隐藏故障。在排除了以上故障后就可以判断是否出现没有驱动脉冲的故障,其中涉及了是否出现了保护,在一些焊机中,还有枪开关电路,它的工作异常也会出现没有输出脉冲。金属加工微信内容不错,值得关注。对于这个问题一般要借助于示波器,观测驱动脉冲的情况。在这个故障中我们也可以使用电压法,检查焊机各个部分的供电情况,以帮助排除故障。

3.无高频

这个故障针对于氩弧焊和切割机。

故障分析:A. 无输出引起的无高频。B. 高频电路损坏引起的无高频。C. 连接线脱落或松动引起的无高频。

故障处理:

对于无输出引起的无高频,修复无输出故障就可以输出高频。高频电路损坏的情况下,一般可采用电阻法和替换法检测高频电路,查出损坏器件以修复故障。由连接线脱落引起的故障,则检查连接线,确保连接线连接正常就可以排除故障。

再补充几个简易分析解决技巧

1.故障现象:亮电压异常指示灯

引起原因1:由于开机动作过慢,开关接触不同步引起。

解决方法:可关机后重新再开机。

引起原因2:供电电压缺相或输入电压过高或过低(大于440V,或低于320V),超出焊机正常工作范围。

解决方法:用万用表测量输入电压,交流三相380V是否正常?

2.故障现象:风扇不转,同时亮电压异常指示灯

引起原因:供电电源缺相

解决方法:用万用表测量输入电压,交流三相380V是否正常?

3.故障现象:风扇不转,同时亮温度异常指示灯

引起原因:风扇损坏,引起IGBT模块发热。

解决方法:打开机箱,更换风扇。

4.故障现象:温度异常指示灯亮

引起原因:超过额定负载率使用,IGBT温度超出正常使用范围,自动报警。

解决方法:可空载开机,让风机自动散热,IGBT降温后即可恢复正常工作。

为避免IGBT升温过高,请按说明书标注的额定负载率使用。

5.故障现象:电流异常指示灯亮

引起原因一:如果是空载出现此现象,或焊接电流并不大却常常出现此现象。说明过流报警环节太灵敏。

解决方法:换电路板。

引起原因二:如果长时间工作于大电流状态,引起电流异常指示灯亮。请立即关机待机内温度下降后再开机,如重新开机后仍不能恢复正常,说明电焊机内IGBT或主变压器已经损坏。

6.故障现象:开机后电压表上空载电压指示值偏低(小于65V)

引起原因一:显示电压表指针有偏差。

解决方法:用万用表直流电压档测量(+),(—)两快速接头端之间电压值,在65V-75V之间。说明本机空载输出正常。换显示电压表头。

引起原因二:交流接触器不吸合。

解决方法:查出原因,代换相应元器件。

引起原因三:某一只IGBT开路。

解决方法:用万用表下流电压档测量(+),(—)两快速接头端之间电压值,在30V-45V.说明全桥方式的逆变电路中有一只IGBT管已经开路,查出损坏的模块,换新的模块。

7.故障现象:空载时显示电压值为0

引起原因一:电压表引线已断或显示表已坏。

解决方法:用万用表下流电压档测量(+),(—)两快速接头端之间电压值,在65V-75V之间。说明本机空载输出正常。关机后用万用表电阻档测量电压表两根引线分别到(+),(—)两快速接头端是接通的,说明引线未断,则可能是电压表已坏,换表。金属加工微信内容不错,值得关注。

引起原因二:电路和板上元件损坏。

解决方法:查出损坏的电路板,换电路板。

引起原因三:IGBT已损坏。

解决方法:关机拆下IGBT管,判别IGBT管是否已经损坏。并换之。

8.故障现象;电流不稳或焊接效果不好

引起原因一:焊机内某些零部件接触不良。(例:IGBT引线端松动。电解电容两端平衡电阻脱落等。)

解决方法:打开机箱,查找故障点,重新连接好。

引起原因二:面板上“推力电流”“引弧电流”旋钮调节得不合适。

解决方法:一般焊接时请把“推力电流”“引弧电流”旋钮调节到最小位置。

引起原因三:如果WSM型脉冲氩弧焊机在手工电弧焊时电流不稳。

解决方法:请查一下前面板上,“直流”,“脉冲”开关,在手工电弧时应当指向“直流”。否则要发生振荡。

9.一般常见电焊机(根据不同电焊机不同操作方式)维修步骤:

一、IGBT爆,主板LM317对地2.7K电阻变大导致22V电压升高后IGBT爆管,更换IGBT和改1/16W电阻为1/8W,是设计缺陷,如此修理2台后使用5年未坏!

二、电流时有时无电流调节不起作用!检查换向无极电容380V0.56UF爆,更换正常,修理3台

三、电焊机无电流或很小输出其它正常,检查面板遥控和机控开关是否坏,修理4台

四、无输出检查电焊机主板上IR9630,IR630,4个MOS是否坏了2个更换,修理2台

五、过热风机坏!
